Filter integrity test - Water Intrusion Test

Water Intrusion Test



소수성(hydrophobic) 필터를 테스트할 때 사용하는 필터 테스트 방법 중 하나입니다.

소수성 필터는 낮은 압력에서는 물이 필터의 멤브레인을 지나가지 못하는 구조로 되어 있습니다.

건조한 상태의 필터를 물이 들어가 있는 하우징에 넣고 압을 가하고, 이때 물이 소수성 필터의 멤브레인으로 침투하는 것을 이요한 시험 방법입니다.

압력을 가한 상태에서 시간이 경과함에 따라 필터 멤브레인의 주름진 부분에 물이 채워지게 되고 그로 인해 감소되는 압력의 변화(압력 감소)를 측정하게 됩니다.

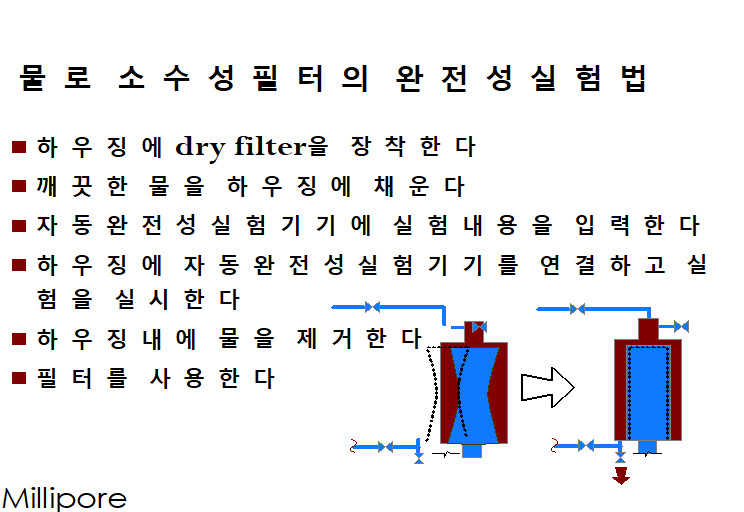

아래 설명의 그림에서 보이듯 왼쪽의 갈색 부분이 물이 채워지면서 오른쪽처럼 평평하게 되는 것이 핵심입니다.

Filter integrity가 깨진 경우 물의 흐름이 더 잘 형성이 되겠지요. 따라서 water flow rate이 큰 경우 테스트가 실패하게 됩니다.



밀리포어 혹은 사토리우스 등 다른 자료를 찾아보아도 설명은 비슷합니다.

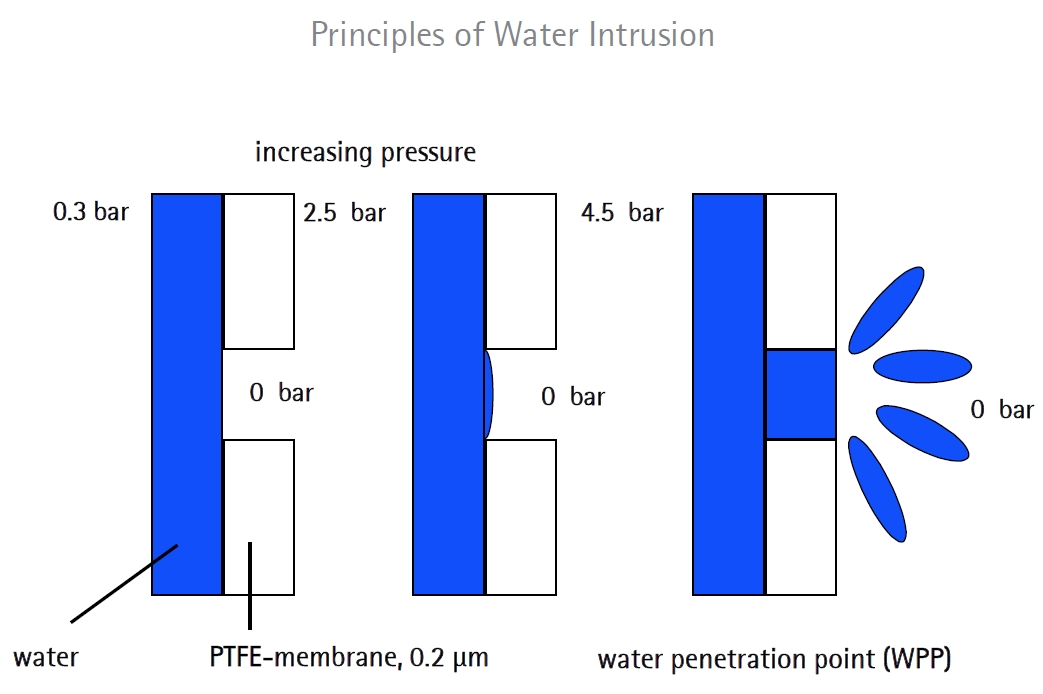

아래는 소수성 재질의 멤브레인에 압력을 가할 때의 변화에 대한 예시입니다. 0.3 bar/2.5 bar/4.5 bar를 가할 대 각각 물이 멤브레인에 침투되는 변화를 보여주고 있습니다.

사용하는 필터에 따라 시험 시간 및 조건들이 설정이 됩니다.
